Arduino 簡易オシロスコープ
Arduino 簡易オシロスコープ
![Arduino 簡易オシロスコープ](/kit/wp-content/uploads/2013/03/pc_osc_img01.jpg)

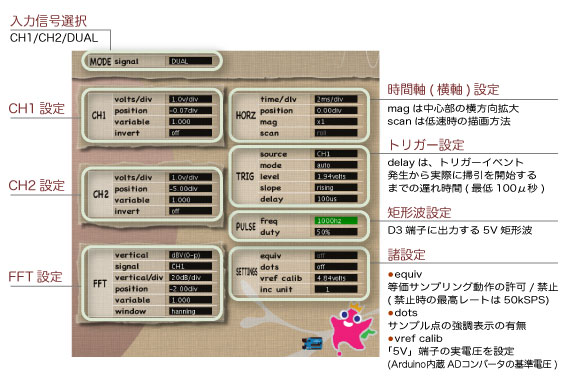

設定操作部
![設定操作部](/kit/wp-content/uploads/2012/03/pc_osc_img02.jpg)
波形表示部
![波形表示部](/kit/wp-content/uploads/2012/03/pc_osc_img03.jpg)
操作方法
![操作方法](/kit/wp-content/uploads/2012/03/pc_osc_img04.jpg)
Arduino の回路
![Arduinoの回路](/kit/wp-content/uploads/2012/03/pc_osc_img05.jpg)
スペック
![スペック](/kit/wp-content/uploads/2012/03/pc_osc_img06.jpg)
ダウンロードと実行手順
- アーカイブをダウンロードして、Arduino 用と Processing 用の2つのスケッチを入手
- Arduino に必要な回路を作成
- Arduino と PC を USB ケーブルで接続
- Arduino 用スケッチを Arduino へ upload にて転送
- Processing 用スケッチを Run で実行
- Kyutech Arduino Scope がスタート
Release Notes
v0.75 |
Mar 06, 2023 |
adapted to fit Processing-4.2 |
v0.74 |
Oct 28, 2021 |
adapted to Processing-4.0b2 |
v0.73 |
Apr 10, 2019 |
adapted to Arduino-1.8.9 |
v0.72 |
Mar 20, 2016 |
adapted to Arduino-1.6.8 |
v0.70 |
Oct 07, 2015 |
adapted to Processing-3.0 |
| | new features: ac/dc coupling ui, screen capture |
| | some improvements and bug fixes |
v0.52 |
Feb 22, 2013 |
to fit Processing-2.0b7 |
v0.51 |
Oct 29, 2012 |
bugfix |
v0.50 |
Mar 20, 2012 |
1st release |
